4 חלילים קצה רדיוס קצה מיל

תערוכות זרקור

תיאור

בתחום הייצור המודרני, כלי חיתוך יעילים חשובים מאוד לאיכות ויעילות העיבוד. טחנת קצה רדיוס פינת 4 חלילים זו נמצאת בשימוש נרחב בתחומים שונים בגלל חומר הקרביד המלט, רדיוס הפילה והציפוי המיוחד שלו. זהו כלי חיתוך יעיל לעיבוד שבבי, בעל עיצוב חריץ מיוחד, שיכול לספק משטח חלק יותר במהלך העיבוד ולצמצם את הזמן הנדרש לעיבוד שבבי. בנוסף, יש לו ארבעה קצוות חיתוך עם אורך חריץ קבוע, שיכולים לעבד ביעילות רדיוס פילה בתחתית כתף הכרסום ולשפר את מהירות ההזנה, ובכך להאריך את חיי הכלי ולשפר את הפרודוקטיביות.



מאפיינים

1. עיצוב חריצים: טחנת קצה רדיוס פינת 4 חלילים זו כוללת ארבעה חריצים, שיכולים להשיג משטח חלק יותר במהלך העיבוד. יחד עם זאת, קיום החריץ יכול גם להפחית את זמן העיבוד ולשפר את יעילות הייצור.



2. עיצוב רדיוס פילה: עיצוב רדיוס פילה מאפשר לטחנת הקצה להשיג דיוק גבוה יותר. במיוחד כאשר עוסקים בחומרים מאתגרים כמו נירוסטה, פלדה מוקשה וסגסוגות אחרות, זה יכול לספק אפקט חיתוך מדויק יותר.



3. ציפוי DLC מיוחד: הקצה הטחנה מצופה בציפוי DLC מיוחד, בעל יתרונות מרובים. ראשית, ציפוי DLC יכול למנוע קורוזיה ביעילות ולהגן על כלי חיתוך מפני סביבה חיצונית. שנית, ציפוי DLC יכול גם להאריך את חיי השירות של הכלים ולהפחית את הסיכון לבלאי ונזק.



4. מבחר רב גדלים: הוא מספק את הבחירה של גדלים מטריים ובריטים כדי לענות על צורכי עיבוד שונים. בחירה מרובת גדלים זו הופכת את הכלי לגמיש ורב-תכליתי יותר.



יישום



• ייצור מתכות: בתחום ייצור המתכות, במיוחד כאשר עוסקים בנירוסטה, פלדה מוקשחת וחומרים נוספים, טחנת קצה 4 חלילים פינת רדיוס רדיוס זו יכולה לספק פתרונות מדויקים ויעילים לעיבוד.

• תחום התעופה והחלל: תעשיות אלו דורשות דיוק ואיכות חלקים גבוהים במיוחד, ולחומר המיוצר על ידי חותך כרסום זה יש מפרט אחיד ודיוק גבוה, שיכול לעמוד בדרישות אלו.

• סדנת עיבוד שבבי: היא יכולה לענות על הצרכים של חומרים ומשימות עיבוד שונות, ויכולה לספק אפקט חיתוך מדויק לייצור חלקים מכניים.





בית חרושת





תיאור מוצר





55HRC 4 חלילים מוצק קרביד פינת Raduius End Mill עם ציפוי





מִפרָט	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 מ"מ	12 מ"מ	4 מ"מ	50 מ"מ
D4*16*D4*75L	R0.1-R0.5/R1	4 מ"מ	16 מ"מ	4 מ"מ	75 מ"מ
D4*20*D4*100L	R0.1-R0.5/R1	4 מ"מ	20 מ"מ	4 מ"מ	100 מ"מ
D5*15*D5*50L	R0.1-R0.5/R1	5 מ"מ	15 מ"מ	5 מ"מ	50 מ"מ
D5*20*D5*75L	R0.1-R0.5/R1	5 מ"מ	20 מ"מ	5 מ"מ	75 מ"מ
D5*25*D5*100L	R0.1-R0.5/R1	5 מ"מ	25 מ"מ	5 מ"מ	100 מ"מ
D6*18*D6*50L	R0.1-R0.5/R1	6 מ"מ	18 מ"מ	6 מ"מ	50 מ"מ
D6*24*D6*75L	R0.1-R0.5/R1	6 מ"מ	24 מ"מ	6 מ"מ	75 מ"מ
D6*30*D6*100L	R0.1-R0.5/R1	6 מ"מ	30 מ"מ	6 מ"מ	100 מ"מ
D8*24*D8*60L	R0.1-R0.5/R1	8 מ"מ	24 מ"מ	8 מ"מ	60 מ"מ
D8*30*D8*75L	R0.1-R0.5/R1	8 מ"מ	30 מ"מ	8 מ"מ	75 מ"מ
D8*35*D8*100L	R0.1-R0.5/R1	8 מ"מ	35 מ"מ	8 מ"מ	100 מ"מ
D10*30*D10*75L	R0.1-R0.5/R1	10 מ"מ	30 מ"מ	10 מ"מ	75 מ"מ
D10*45*D10*100L	R0.1-R0.5/R1	10 מ"מ	45 מ"מ	10 מ"מ	100 מ"מ
D12*35*D12*75L	R0.1-R0.5/R1	12 מ"מ	35 מ"מ	12 מ"מ	75 מ"מ
D12*45*D12*100L	R0.1-R0.5/R1	12 מ"מ	45 מ"מ	12 מ"מ	100 מ"מ



סובלנות
קוטר חליל	סובלנות קוטר חליל	סובלנות קוטר שוק
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



יישום
פלדת פחמן סגסוגת פלדה	פלדה מתקשה מראש	קשיח גבוה				פלדת אל - חלד	סגסוגת נחושת	סגסוגת אלומיניום
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



פרמטרים מומלצים



חוֹמֶר	פלדת פחמן, סגסוגת פלדה, S45C, FC, FCD, SCM, S50C, SKS...		סגסוגת פלדה, פלדת כלי SCR, SNCM, SKD11, SKD61.NAK80		פלדה קשה, SKD11
קַשִׁיוּת	HRC30		HRC50		HRC60
קוֹטֶר	מהירות חיתוך (VC) (מ"מ-1)	הזנה (F) (מ"מ-דקה)	מהירות חיתוך (VC) (מ"מ-1)	הזנה (F) (מ"מ-דקה)	מהירות חיתוך (VC) (מ"מ-1)	הזנה (F) (מ"מ-דקה)
1 מ"מ	22000	400	18000	200	9000	140
1.5 מ"מ	12000	500	11000	280	5200	150
2 מ"מ	10000	550	10000	280	4600	170
3 מ"מ	9000	600	5500	310	3500	220
4 מ"מ	6000	750	5000	400	2200	220
5 מ"מ	4800	800	4000	400	1700	240
6 מ"מ	4500	820	3800	420	1600	300
8 מ"מ	3500	820	2800	420	1000	300
10 מ"מ	3000	820	1800	420	900	300
12 מ"מ	2000	820	1600	350	800	300
16 מ"מ	1500	650	1000	300	500	150
20 מ"מ	1200	650	900	300	400	150





רשימת חומרי גלם



כיתה	קוד ISO	תרכובות כימיות (%)		גודל גרגר (אום)	מאפיינים מכניים פיזיים (גדולים או שווה ל)			ציפוי
		שירותים	שיתוף		צפיפות (g/cm3)	קשיות (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	ננו שחור
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	ננו (כחול)

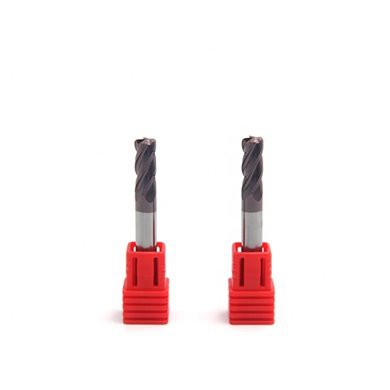

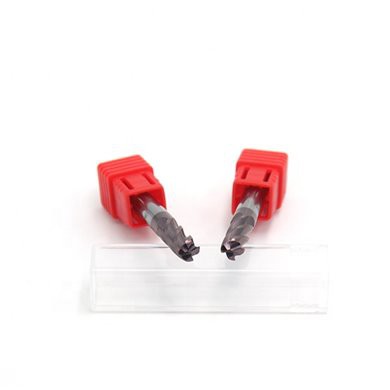

תמונות מפורטות





חותך כרסום רדיוס פינתי 4 חלילים	חותך קרביד פינת רדיוס 4 חלילים	חותך כרסום קרביד פינת רדיוס 4 חלילים





היתרונות שלנו



1. לאחר לקבל enquriy שלך, אנו נענה תוך 12 שעות

2. בבקשה אל תהסס להתקשר אליי בכל עת

3. סדר לדוגמה יתקבל בברכה

4. ברוכים הבאים לבקר במפעל שלנו, אנחנו נאסוף אותך

5. בבקשה אל תהסס לשאול אותנו מחירון





אריזה





שאלות נפוצות



שאלה 1: חברה או מפעל:

A1: אנחנו מפעל מקצועי לכלי קרביד יותר מ-10 שנים. מיטב ייצור כלי טונגסטן קרביד נמצאים בסין.



ש 2: מה ה-MOQ שלך?

A2: אנו מקדמים בברכה את הזמנת המדגם שלך כדי לבדוק את האיכות שלנו, אנו מאמינים שאתה תמצא שאנחנו הספק הנכון שאתה מחפש. אז אין MOQ.



ש 3: האם אוכל לקבל את הקטלוג שלך?

A3: כן, בטח. נוכל לשלוח לך במייל.



ש 4: כמה זמן אני יכול לקבל את ההזמנה

A4: הזמנה לדוגמה 1-5 ימים. צריך לבדוק הזמנה גדולה, בדרך כלל 15-25 ימים.



ש 5: האם אתה יכול לעשות את הסחורה בהתאם לציורים שלנו?

A5: כן, זה בסדר, יש לנו את מחלקת הדפוס המקצועית.



תגיות פופולריות: טחנת קצה ברדיוס 4 חלילים, סין יצרנים, ספקים, מפעלים, טחנת קצה ברדיוס פינת 4 חלילים
