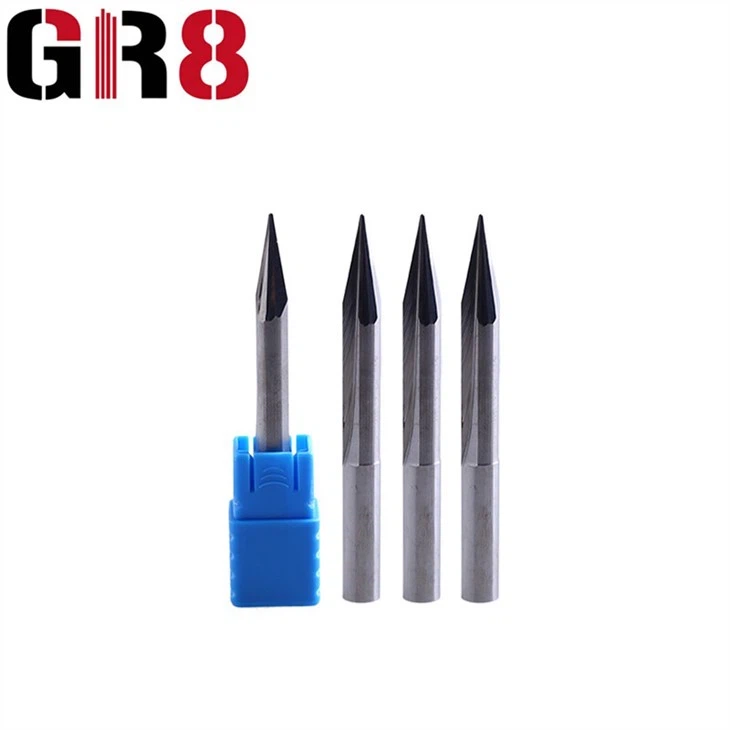

חריטת קצה חלילים ישרים
תיאור מוצר
חריטת קצה חלילים ישרים הם חד-קצויים ובעלי סליל של אפס מעלות. הם משמשים לטחינת פלסטיק, וחומרים מרוכבים של אפוקסי וזכוכית, ומשמשים גם ליישומי כרסום פרופילים מיוחדים. החליל הישר ממזער את ההתקלפות של הקצוות ומספק גימורי משטח טובים יותר מאשר כרסמות קצה סליליות לשימוש כללי. הם מגיעים בגיאומטריות מרובע וכדורי עם שתיים או ארבע תצורות חליל. הם מגיעים בציפוי קרביד מוצק או PVD AlTiN. הם זמינים במגוון רחב של גדלים בקוטר מ-1/8 אינץ' עד 1".
לכל טיפה יכולה להיות כמות שונה של חלילי חיתוך בהתאם לקוטר ולמטרה. מספר החלילים מתייחס למספר קצוות החיתוך שנחתכים בגוף הכלי. חלילים נוספים מגבירים את חוזק הכלי אך מפחיתים מקום לזרימת שבבים. אתה יכול לחתוך מהר עם כלי חליל בודד, אבל הגימור של חותך בעל שלושה או ארבעה חלילים יהיה חלק יותר.
מכיוון שמספר החלילים מגביר את החיכוך על הכלי, מה שגורם לכלי להתחמם. חומרים מסוימים, כמו אקריליק או PMMA, דורשים שימוש בכלים עם פחות חלילים על מנת להפחית את החום ולהימנע מהמסת החומר. באופן אידיאלי, הכלי לא צריך ליצור חומרי פסולת שהם חמים יותר מטמפרטורת החדר, אבל זה יכול להשתנות באופן דרמטי מאוד מחומר לחומר.
מאפיינים
קצה עדין חותך אותיות, מספור ועיצובים במגוון מתכות וחומרים מרוכבים, כגון אלומיניום, פיברגלס וטיטניום. עשויים מקרביד מוצק, הם קשים יותר, חזקים יותר ועמידים יותר בפני שחיקה מפלדה מהירה ופלדת קובלט למשך החיים הארוכים ביותר והגימור הטוב ביותר על חומר קשיח. הקשיות הקיצונית שלהם פירושה שהם שבירים, ולכן יש צורך בהתקנה קשיחה ביותר, כגון מכונת CNC, כדי למנוע את שבירה של קצה הקצה. כולם חיתוך מרכזי, המאפשר חיתוך צלילה לתוך משטח.
השתמש בחריטת קצה של חלילים ישרים לעבודות תובעניות במהירות גבוהה בחומר קשיח ולריצות ייצור ארוכות יותר. חריטה קצוות חריטה עמידים יותר בפני שחיקה ומפזרים חום טוב יותר מאשר חריטה קצה לא מצופה, במיוחד במהירויות גבוהות. בטמפרטורות גבוהות, הציפוי שלהם יוצר שכבת תחמוצת אלומיניום המעבירה חום לשבבים כדי לשמור על קריר הכלי, גם בשימוש ללא שימון.
פרמטר מוצר
|
מִפרָט |
T |
2A |
D |
L |
|
T1*D6*50L*20 מעלות |
1 מ"מ |
20 מעלות |
6 מ"מ |
50 מ"מ |
|
T1*D6*50L*25 מעלות |
1 מ"מ |
25 מעלות |
6 מ"מ |
50 מ"מ |
|
T1*D6*50L*30 מעלות |
1 מ"מ |
30 מעלות |
6 מ"מ |
50 מ"מ |
|
T2*D6*50L*20 מעלות |
2 מ"מ |
20 מעלות |
6 מ"מ |
50 מ"מ |
|
T2*D6*50L*25 מעלות |
2 מ"מ |
25 מעלות |
6 מ"מ |
50 מ"מ |
|
T2*D6*50L*30 מעלות |
2 מ"מ |
30 מעלות |
6 מ"מ |
50 מ"מ |
|
T1*D6*70L*20 מעלות |
1 מ"מ |
20 מעלות |
6 מ"מ |
70 מ"מ |
|
T1*D6*70L*25 מעלות |
1 מ"מ |
25 מעלות |
6 מ"מ |
70 מ"מ |
|
T1*D6*70L*30 מעלות |
1 מ"מ |
30 מעלות |
6 מ"מ |
70 מ"מ |
|
T2*D6*70L*20 מעלות |
2 מ"מ |
20 מעלות |
6 מ"מ |
70 מ"מ |
|
T2*D6*70L*25 מעלות |
2 מ"מ |
25 מעלות |
6 מ"מ |
70 מ"מ |
|
T2*D6*70L*30 מעלות |
2 מ"מ |
30 מעלות |
6 מ"מ |
70 מ"מ |
|
T1*D6*80L*20 מעלות |
1 מ"מ |
20 מעלות |
6 מ"מ |
80 מ"מ |
|
T1*D6*80L*25 מעלות |
1 מ"מ |
25 מעלות |
6 מ"מ |
80 מ"מ |
|
T1*D6*80L*30 מעלות |
1 מ"מ |
30 מעלות |
6 מ"מ |
80 מ"מ |
|
T2*D6*80L*20 מעלות |
2 מ"מ |
20 מעלות |
6 מ"מ |
80 מ"מ |
|
T2*D6*80L*25 מעלות |
2 מ"מ |
25 מעלות |
6 מ"מ |
80 מ"מ |
|
T2*D6*80L*30 מעלות |
2 מ"מ |
30 מעלות |
6 מ"מ |
80 מ"מ |
|
T1*D6*100L*20 מעלות |
1 מ"מ |
20 מעלות |
6 מ"מ |
100 מ"מ |
|
T1*D6*100L*25 מעלות |
1 מ"מ |
25 מעלות |
6 מ"מ |
100 מ"מ |
|
T1*D6*100L*30 מעלות |
1 מ"מ |
30 מעלות |
6 מ"מ |
100 מ"מ |
|
T2*D6*100L*20 מעלות |
2 מ"מ |
20 מעלות |
6 מ"מ |
100 מ"מ |
|
T2*D6*100L*25 מעלות |
2 מ"מ |
25 מעלות |
6 מ"מ |
100 מ"מ |
|
T2*D6*100L*30 מעלות |
2 מ"מ |
30 מעלות |
6 מ"מ |
100 מ"מ |
|
T1*D8*100L*20 מעלות |
1 מ"מ |
20 מעלות |
8 מ"מ |
100 מ"מ |
|
T1*D8*100L*25 מעלות |
1 מ"מ |
25 מעלות |
8 מ"מ |
100 מ"מ |
|
T1*D8*100L*30 מעלות |
1 מ"מ |
30 מעלות |
8 מ"מ |
100 מ"מ |
|
T2*D8*100L*20 מעלות |
2 מ"מ |
20 מעלות |
8 מ"מ |
100 מ"מ |
|
T2*D8*100L*25 מעלות |
2 מ"מ |
25 מעלות |
8 מ"מ |
100 מ"מ |
|
T2*D8*100L*30 מעלות |
2 מ"מ |
30 מעלות |
8 מ"מ |
100 מ"מ |
|
סובלנות |
||
|
קוטר חליל |
סובלנות קוטר חליל |
סובלנות קוטר שוק |
|
Φ1.0-Φ2.9 |
0~-0.02 |
H6 |
|
Φ3-Φ6 |
-0.01~-0.03 |
|
|
Φ6-Φ10 |
-0.01~-0.035 |
|
|
Φ10.0-Φ18.0 |
-0.01~-0.04 |
|
|
Φ18.0-Φ20.0 |
-0.015~-0.045 |
|
|
יישום |
||||||||
|
לוח רב שכבתי |
MDF |
עץ קשה |
EVE ספוג |
לוח חלקיקים |
סגסוגת אלומיניום |
|||
|
50HRC |
55HRC |
60HRC |
65HRC |
|||||
|
√ |
√ |
√ |
√ |
|
|
|
√ |
|
רשימת חומרי גלם
|
כיתה |
קוד ISO |
תרכובות כימיות ( אחוז ) |
גודל גרגר (אום) |
מאפיינים מכניים פיזיים (גדולים או שווה ל) |
ציפוי |
|||
|
שירותים |
שיתוף |
צפיפות (g/cm3) |
קשיות (HRA) |
TRS(N/mm2) |
||||
|
YG10X(50HRC) |
K30-K40 |
89 |
10 |
0.8 |
14.43 |
91.5 |
2500 |
TISIN |
|
UF12U(55HRC) |
K40 |
87 |
12 |
0.6 |
14.15 |
92.3 |
3900 |
TISIN |
|
AF501(60HRC) |
K05-K10 |
89 |
10 |
0.4 |
14.1 |
92.8 |
3600 |
ננו שחור |
|
AF308(65HRC) |
K05-K10 |
91 |
8 |
0.3 |
14 |
93.8 |
3800 |
ננו (כחול) |
